Статистика интерфейса

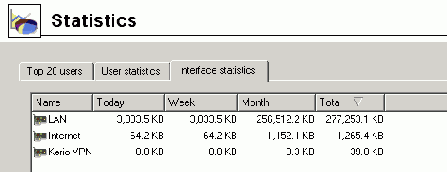

Вкладка "Статистика интерфейса" (Interface statistics) в Статус/Интерфейс (Status / Statistics) предлагает детальную информацию об объеме информации, переданной в обоих направлениях через отдельные интерфейсы узла WinRoute за выбранный интервал времени (сегодня (today), на этой неделе (this week), за этот месяц (this month), всего (total)).

Примечание: интерфейсы могут быть представлены адаптерами, удаленным доступом или VPN туннелями. Сервер VPN является специальным интерфейсом - коммуникации всех клиентов VPN представлены в этом пункте в Статистике интерфейса.

Контекстное меню позовляет добавлять колонки, демонстирующие объем данных, переданных через соответствующий интерфейс: входящих (IN) и/или выходящих (OUT) за разные отрезки времени.

Пример: узел WinRoute соединяется с Интернет через Общий интерфейс, а локальная сеть соединяется через интерфейс LAN. Локальный пользователь скачивает из Интернет 10 Мб информации. Эта информация будет учитываться следующим образом:

  • входящие данные через Общий интерфейс считаются как пункт IN (данные из Интернет, полученные через этот интерфейс),
  • через интерфейс LAN - как OUT (данные, отправленные в локальную сеть через этот интерфейс).
  • Примечание: статистика интерфейса хранится в файле interfaces.stat в директории WinRoute. Это значит, что эти данные не сбрасываются при выключении WinRoute Брандмауэра.

    Контекстное меню, появляющееся при щелчке правой кнопкой мыши где-нибудь в таблице (или на отдельном интерфейсе), предлагает следующие опции:

  • Сброс статистики интерфейса (Reset interface statistics) - эти опция позволяет сбросить всю статистику интерфейса. Эта опция доступна, только если при открытии контекстного меню указатель мыши был направлен на интерфейс.
  • Обновить (Refresh) - используйте эту опцию, чтобы обновить информацию на вкладке Статистика интерфейса (эта опция идентична кнопке Обновить в нижней части окна).
  • Автоматическое обновление (Auto refresh) - установки автоматического обновления данных, приводимых на вкладке Статистика интерфейса. Можно использовать интервал от 5 секунд до 1 минуты. Автоматическое обновление страницы можно отключить с помощью опции "Не обновлять" (No refresh).

  • Изменить колонки (Modify columns) - используйте эту опцию, чтобы выбрать пункты (колонки), которые будут отображаться в таблице (см. главу Посмотреть настройки).


  • Убрать статистику интерфейса (Remove interface statistics) - позволяет убрать выбранный интерфейс из обзора статистики. Можно убрать только неактивные интерфейсы (т.е. отключенные от сетевых адаптеров, отключенный удаленный доступ, отключенные VPN туннели или VPN серверы, с которыми в данный момент не связан ни один клиент).


  • Графический просмотр нагрузки интерфейса

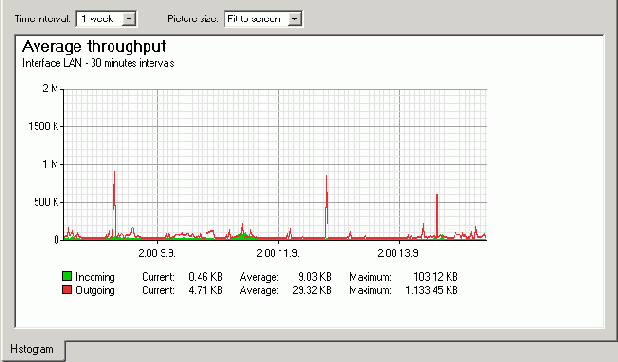

    Трафик для выбранного интерфейса (скорость передачи в байт/сек) и заданный период времени можно посмотреть в виде графика в нижнем окне на вкладке Статистика интерфейса. Используйте кнопку Показать детали/Скрыть детали (Show details / Hide details), чтобы показать или скрыть этот график (по умолчанию график отображается).



    Период (2 часа, 1 день, 1 неделя, 1 месяц) можно выбрать в области "Интервал времени" (Time interval). Текущее время и дата считается конечной точкой каждого периода (т.е. 2 часа означает 2 последних часа).

    По оси "х" графика отложено время, а по оси "y" - скорость трафика. Ось "х" измеряется соответственно выбранному интервалу времени, а шкала оси "у" зависит от максимального значения интервала времени и устанавливается автоматически (базовая единица измерения - байт в секунду, B/s).

    Ключ с правой стороны графика показывает интервал, используемый для отдельных временных отметок.

    Пример: предположим, выбран интервал 1 день. Тогда, отметки будут соответствовать 5 минутам. Это значит, что каждые 5 минут на графике отмечается средняя скорость трафика за последние 5 минут.

    Выберите опцию Размер картинки (Picture size), чтобы установить фиксированный формат графика или чтобы подогнать его во весь экран Администраторского терминала.
